En primer lugar tenemos la herramienta
Lanzador de Misiles wikihammer 40K 1
a utilizar, regla metálica, tijeras, cutter, perforadora rotativa y pegamentos.
Lanzador de Misiles wikihammer 40K 2

Materiales









En segundo lugar el material, unas balas provenientes de un cinturón, perfil en U y circular de estireno, bridas pequeñas, pernos, cartón ondulado y carton pluma de 5mm, lámina de estireno de 0,5mm, cartulina, tuercas de las mas pequeñas, arandelas de varios tamaños, tapón de barril de cerveza,
Lanzador de Misiles wikihammer 40K 3
engranaje grande y pequeño, piezas de GW y de Imex.

El primer paso es cortar unas piezas de cartón pluma presentar la munición tal cual se ve en la imagen y hacer una especie de sandwich con las balas. Para que no se nos muevan al pegar el conjunto haremos unas muescas donde apoyan las balas en las dos caras de las piezas cortadas.



Lanzador de Misiles wikihammer 40K 4



Tras esto cortamos una tira de la lámina de estireno a la medida de las piezas que antes cortamos y le damos forma de arco gótico. Lo pegamos en la parte de arriba de nuestro sandwich y nos quedará algo así...


Lanzador de Misiles wikihammer 40K 5




Continuamos y ahora cortaremos unas tiras de estireno para los adornos laterales de nuestro"sandwich". Como nos hicimos con una copia del plano original tan solo hemos de observar que nos sugiere la pieza en cuestión.


Lanzador de Misiles wikihammer 40K 6

Con la perforadora rotativa hacemos los agujeros, teniendo cuidado de guardar los "puntos" que hemos arrancado para luego posteriormente utilizarlos como remaches. Colocamos un trozo de tubo de estireno en la parte de arriba y cortamos un engranaje por la mitad para luego colocarlo debajo.





Lanzador de Misiles wikihammer 40K 7

Ahora seleccionamos las piezas de GW necesarias en este caso de la Basilica Administratum, y las modificamos con el cutter. Cortamos las tapaderas de la parte frontal y trasera del lanzador y lo pegamos todo. Añadimos unas arandelas a medida como vemos en la foto.




Lanzador de Misiles wikihammer 40K 8


Añadimos las bridas previamente cortadas y las piezas de Imex, colocamos los pernos a media altura mas o menos y añadimos su correspondiente arandela y listo.






Lanzador de Misiles wikihammer 40K 9

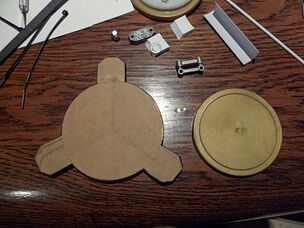

Ahora continuamos con la base. Tomamos de referencia la tapa de barril de cerveza, trazamos medio cm más de diámetro en el cartón ondulado el círculo base con sus correspondientes patas y cortamos con el cutter.





Lanzador de Misiles wikihammer 40K 10

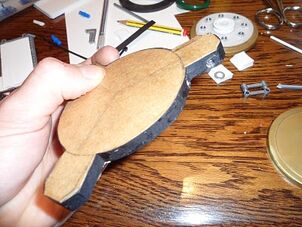

Una vez cortado, cortamos unas tiras de cartulina del grosor del cartón y las pegamos alrededor del canto o perfil.






Lanzador de Misiles wikihammer 40K 11
En la imagen se observan dos pequeños agujeritos. Esto nos servirá para encajar los restos de matriz de Imex en forma de L previamente cortadas. Una vez abiertos todos y colocadas las matrices, quedan como una especie de tuberias bastantes resultonas.
Lanzador de Misiles wikihammer 40K 12





Lanzador de Misiles wikihammer 40K 13






Ensamblamos estas pequeñas piezas de Imex, seis en total. Cojemos la tapa de barril y abrimos unas
Lanzador de Misiles wikihammer 40K 14
pequeñas muescas alrededor para despues encajar las piezas. Abrimos también un agujero en el centro para encajar la siguiente pieza, el engranaje grande.








Lanzador de Misiles wikihammer 40K 15
Al engranaje grande le vamos a poner alrededor unas tuercas para que quede más chulo, en la imagen se puede apreciar el resultado.







Lanzador de Misiles wikihammer 40K 16
Por último ponemos más piezas de Imex en las patas, a las cuales añadimos unas tuercas cerradas con su correspondiente arandela cada una.







Lanzador de Misiles wikihammer 40K 17
Y para terminar haremos la base donde pondremos nuestro lanzador de misiles. Primero haremos las patas para lo cual mediremos la altura del lanzador desde la base hasta donde pusimos el pasador o perno. Una vez echo esto pasamos a trazar en el cartón pluma nuestros soportes con ayuda de los planos. Cortamos las piezas, hacemos un agujerito a la altura del perno y adornamos con más arandelas.




Lanzador de Misiles wikihammer 40K 18
Ahora podemos meter el pasador del lanzamisiles por el agujero abierto en los soportes. Acto seguido trazamos a la medida nuestra base en forma de T para lo cual mediremos el ancho total incluidas las patas y el largo que le queremos dar.





Lanzador de Misiles wikihammer 40K 19


Ahora sólo nos queda poner la barandilla de la parte de atrás. Cortamos del perfil en U dos partes y las pegamos a la barandilla, esta a su vez la pegamos en el canto de la base. Le damos la vuelta a la pieza y pegaremos el engranaje pequeño mas o menos a la mitad. Este irá acoplado al saliente del engranaje grande permitiendonos que el artilugio gire.




Lanzador de Misiles wikihammer 40K 20
Adornamos con unos perfiles de Imex en los cantos y...VOILA!!

Tenemos un lanzador de misiles tope chulo y bien barato. Sólo queda pintarlo.
